تهیه نقشه سایت پلان محوطه با نقشه برداری محوطه آغاز می شود
تهیه نقشه سایت پلان محوطه چگونه است؟
مقدمه
تهیه نقشه سایت محوطه ویلا یا باغ (Site Survey ) یکی از مهمترین مراحل در فرآیند طراحی در محوطه سازی و هر ساخت وساز دیگر است.به گونه ای که پایه و اساس یک پروژه موفق را، تهیه نقشه پایه (base map) تشکیل میدهد. در گام اول تهیه نقشه پایه با استفاده از نقشه برداری محوطه و توسط تیم تقشه برداری شکل می گیرد. این مرحله پایه ای به طراحان منظر کمک میکند تا درک درست از وضعیت موجود زمین بدست آورند.
نقشه سایت چیست و چرا اهمیت دارد؟
نقشه سایت در واقع فرایند گردآوری و تحلیل اطلاعات دقیق با استفاده از نقشه برداری محوطه است که درباره ویژگیهای فیزیکی، محیطی، فرهنگی و حتی قانونی یک زمین است. این دادهها ستون فقرات فرایند طراحی منظر محسوب میشوند؛ چراکه تمام تصمیمهای بعدی طراح بر اساس آنها شکل میگیرد.
از سوی دیگر، نقشه سایت تنها برای طراح کاربرد ندارد؛ بلکه کارفرمای پروژه نیز با تکیه بر آن میتواند تصویری روشنتر از وضعیت موجود زمین، محدودیتها و پتانسیلهای آن به دست آورد. به این ترتیب، انتظارات کارفرما در مسیر واقعی و هماهنگ با شرایط زمین هدایت میشود.
اهمیت تهیه نقشه سایت
شناخت دقیق سایت: بررسی کامل ویژگیهای زمین مانند شیب، پستی و بلندیها و خطوط تراز. (برای زمینهایی با شیب زیاد، نقشه توپوگرافی کاملاً ضروری است.)
شناسایی فرصتها و محدودیتها: کشف پتانسیلهای طراحی و موانع احتمالی با ترسیم دقیق عوارض موجود روی نقشه؛ برای مثال محل قرارگیری بنِ درختان یا ردیف درختان در باغهای میوه.
کاهش هزینهها و ریسکها: با داشتن نقشه دقیق، طرح بر اساس وضعیت واقعی زمین پیش میرود نه بر اساس یک ایده انتزاعی. این موضوع از بروز مشکلات اجرایی و تغییرات پرهزینه در مراحل بعدی جلوگیری میکند.
تعیین نقاط خاکبرداری و خاکریزی: نقشهبرداری مشخص میکند کدام بخشها نیاز به تغییر تراز دارند. این دادهها اساس انتخاب عناصر، اجزا و مصالح محوطهسازی را تشکیل میدهند و چارچوب کلی طراحی را شکل میدهند.
بخشهای اصلی نقشه سایت و اطلاعات مورد نیاز
حدود و ابعاد زمین: تعیین مرزهای قانونی زمین و تهیه نقشه DWG با مقیاس 1:1.
توپوگرافی و عوارض زمین: اندازهگیری ارتفاعات، شیبها و تغییرات سطح زمین با استفاده از خطوط تراز (Contour Lines) و شناسایی ویژگیهای خاص مانند تپهها، درهها یا گودالها.
عناصر طبیعی سایت: درختان، بوتهها، پوشش گیاهی بومی و منابع آبی (چشمه، نهر و ...).
عناصر مصنوعی سایت: ساختمان موجود، تراس، دیوارها (با تعیین ارتفاع و عرض)، مسیرها یا پارکینگها و همچنین تاسیسات قابل رویت روی زمین (آب، برق، گاز) و حدود باغچهها.
همجوارهای سایت پلان: شامل همسایگیها، خیابانها، ورودیهای موجود و سایر عوامل پیرامونی.
روشهای تهیه نقشه سایت پلان محوطه (انواع نقشه برداری محوطه)
1. نقشهبرداری دستی
در این روش، برداشت اطلاعات بهصورت میدانی و با تکیه بر دقت تیم نقشهبرداری انجام میشود. ابزارهای سادهای مانند متر نواری یا متر لیزری برای اندازهگیری به کار میروند. (در استفاده از متر لیزری، برای دید بهتر نقطه لیزر، معمولاً برداشت در ساعات عصر یا شب انجام میشود.)
این روش به دلیل سادگی ابزار و هزینه کمتر، بیشتر برای پروژههای کوچک یا سایتهایی که دسترسی به آنها دشوار است، کاربرد دارد.
2. نقشهبرداری دیجیتال
. نقشهبرداری با ابزارهای تخصصی

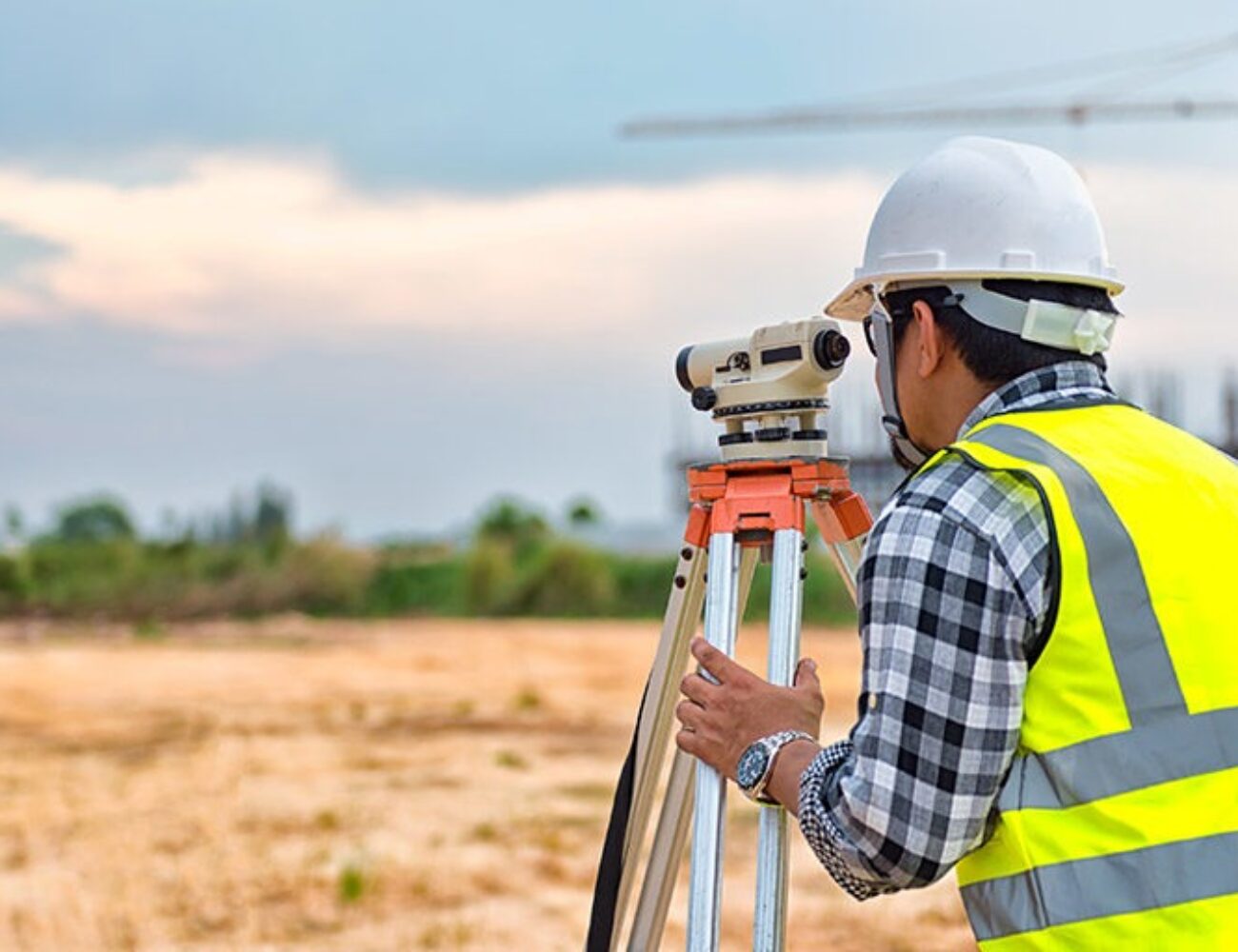

نقشهبرداری محوطه باغ، ویلا یا هر فضای مشابه با استفاده از ابزارهایی مانند تئودولیت و توتال استیشن، اطلاعات بسیار دقیقی درباره وضعیت زمین در اختیار طراح و مجری قرار میدهد. از آنجا که این مرحله به دقت و مهارت بالایی نیاز دارد، بهتر است مسئولیت آن به عهدهی مهندسین عمران یا کارشناسان نقشهبرداری گذاشته شود تا دادههای بهدستآمده کاملاً قابل اعتماد باشند.
. منابع ثانویه
گاهی از نقشههای شهری، دادههای GIS یا تصاویر Google Earth برای تکمیل اطلاعات سایت استفاده میشود. البته باید توجه داشت که این منابع بهتنهایی برای طراحی دقیق زمین کافی نیستند و تنها نقش مکمل دارند.
ارتباط نقشه سایت با مستندات اجرایی (Construction Documents)
برای تهیهی نقشه سایت پلان محوطه، بهترین گزینه استفاده از نقشهبرداری دقیق با دوربینهای دیجیتال و تیم نقشهبرداری حرفهای است. دلیل اهمیت این مرحله آن است که نقشه سایت بهطور مستقیم به مرحلهی مستندات اجرایی (نقشه های فاز دو محوطه) (Construction Documents) متصل میشود.
مستندات اجرایی مجموعهای از نقشهها و مشخصات فنی هستند که به پیمانکار دستورالعملهای لازم برای اجرا را ارائه میدهند. نقشه سایت در این میان، دادههای اولیهای را فراهم میکند که در ادامه به نقشههای اجرایی تبدیل میشوند.
به این ترتیب، نقشه سایت نقش ستون اصلی را در شکلگیری تمامی اسناد اجرایی ایفا میکند و تضمین مینماید که اجرای پروژه بر پایهی اطلاعات واقعی و دقیق انجام شود.
